Ve výrobním závodě Clarios Czech v České Lípě jsme provedli diagnostiku vzduchotechnického systému zajišťujícího větrání technologických prostor měnírny 1 a měnírny 2.
Důvodem diagnostiky byly zvýšené teploty v prostoru nabíjecích zdrojů a nedostatečný odvod vznikající tepelné zátěže.
Cílem bylo ověřit skutečný provozní stav vzduchotechniky, změřit množství přiváděného a odváděného vzduchu a identifikovat příčiny nevyhovujících teplotních podmínek.
Rozsah diagnostiky
Před zahájením měření jsme provedli vizuální kontrolu dostupných částí VZT systému, zejména regulačních klapek, odtahových ventilátorů a proudění vzduchu v kontrolovaných prostorech.
Následně bylo provedeno měření a vyhodnocení:
- objemových průtoků přiváděného a odváděného vzduchu,
- rychlosti proudění vzduchu,
- tlakových poměrů,
- teploty přiváděného vzduchu,
- teplot v jednotlivých měnírnách,
- teploty odváděného vzduchu,
- vzájemné bilance přívodu a odtahu.

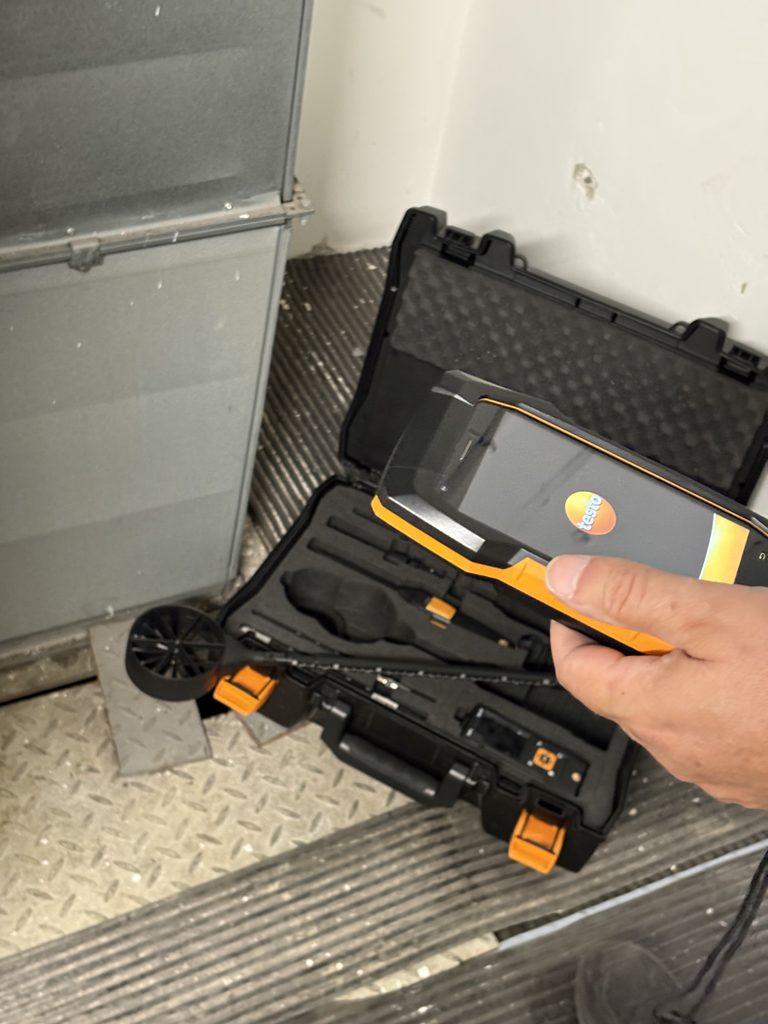

Pro měření byl použit Testo 400 s vrtulovou sondou. Naměřené hodnoty byly zaznamenány a zpracovány do měřicích protokolů. Při jednom z měření odtahu byl například zaznamenán průměrný objemový průtok 7 579 m³/h při průměrné rychlosti proudění 5,26 m/s.

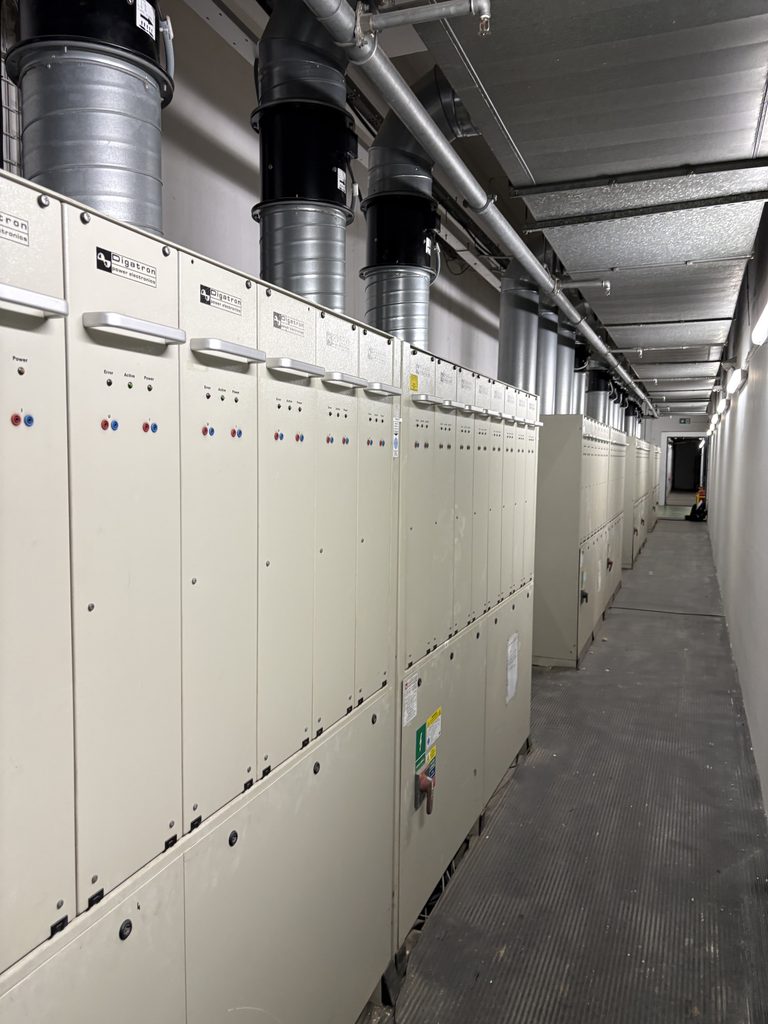

Zjištěný stav – měnírna 1
Měřením a kontrolou bylo zjištěno, že prostřední sekce odtahových ventilátorů není funkční.
Nedostatečný odtah způsoboval přetlak v prostoru měnírny. Ohřátý vzduch následně proudil otevřenými dveřmi do prostoru nabíjecí linky a dále ovlivňoval také podmínky v měnírně 2.
Teplota ve volném prostoru měnírny 1 dosahovala při měření 42,3 °C.
Takto zvýšená teplota představuje dlouhodobou tepelnou zátěž pro instalovaná technologická zařízení a může negativně ovlivňovat jejich provozní spolehlivost a životnost.
Zjištěný stav – měnírna 2
V měnírně 2 byla zjištěna výrazná nerovnováha mezi přívodem a odtahem vzduchu.
Přívod vzduchu byl přibližně o dvě třetiny nižší než odtah, přestože regulační klapky byly v době kontroly otevřené na 100 %.
V důsledku této nerovnováhy docházelo k přisávání vzduchu z okolních prostor, zejména z prostoru nabíjecí linky a z měnírny 1. Tím se dále zhoršovaly podmínky pro odvod tepla od nabíjecích zdrojů.
Vyhodnocení diagnostiky
Diagnostika prokázala, že stávající vzduchotechnický systém nezajišťoval dostatečnou výměnu vzduchu a účinný odvod tepelné zátěže z obou technologických prostor.
Hlavní příčinou byla kombinace:
- nefunkční části odtahových ventilátorů v měnírně 1,
- nedostatečného přívodu vzduchu do měnírny 2,
- vzniklé tlakové nerovnováhy mezi jednotlivými prostory,
- nežádoucího proudění ohřátého vzduchu mezi měnírnami a navazujícími prostory.
Návrh dalšího postupu
Na základě výsledků měření bylo doporučeno provést kontrolu a obnovení funkčnosti všech odtahových ventilátorů, ověřit nastavení regulačních prvků a projektově posoudit potřebné úpravy vzduchotechnického systému.
Po provedení navržených opatření doporučujeme opakované měření průtoků a provozních parametrů, které ověří účinnost provedených úprav a dosažení požadovaného provozního stavu.
Parametry realizace
Zákazník: Clarios Czech, spol. s r.o.
Místo realizace: Česká Lípa
Technologie: centrální vzduchotechnika, přívodní a odtahový systém
Měřicí technika: Testo 400
Rozsah realizace: diagnostika VZT, měření průtoků, rychlosti proudění, tlakových poměrů a teplot
Řešený problém: nedostatečný odvod tepelné zátěže z technologických prostor
Výsledek: identifikace příčin nevyhovujícího stavu a vytvoření technického podkladu pro následnou úpravu VZT
