V objektu společnosti Honda v Mladé Boleslavi jsme realizovali montáž rekuperace a rozšíření stávajícího vzduchotechnického systému o řízené větrání se zpětným získáváním tepla.
Prostor byl již vybaven kanálovou klimatizací Samsung s chladicím výkonem 10 kW. Stávající technologii jsme zachovali a doplnili o rekuperační jednotku Broferpura RDC040SKBE, nové potrubní rozvody, distribuční prvky a prostupy stavebními konstrukcemi.
Cílem realizace bylo zajistit řízený přívod venkovního vzduchu a odvod vzduchu z interiéru bez nutnosti výměny funkční klimatizační technologie.
Rozšíření stávajícího HVAC systému

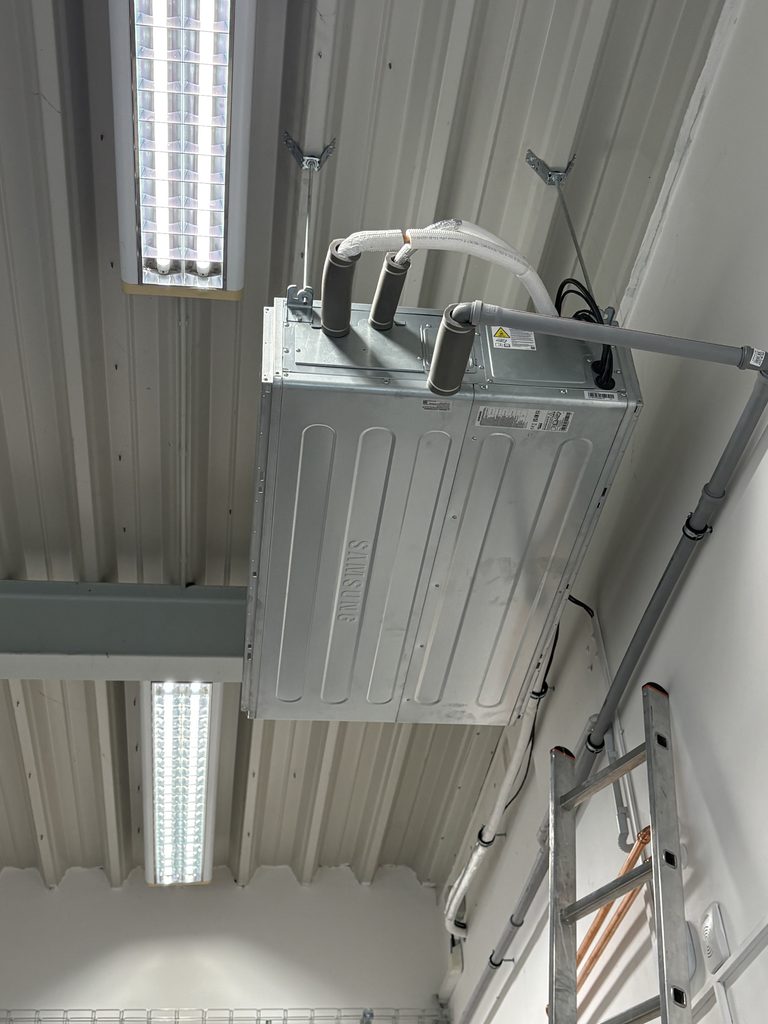

Původní kanálová klimatizace zajišťovala úpravu teploty vnitřního prostředí a distribuci upraveného vzduchu prostřednictvím potrubních rozvodů.
Samotná klimatizace však nenahrazuje řízené větrání. Pokud systém neobsahuje samostatný přívod venkovního vzduchu, zajišťuje především cirkulaci a teplotní úpravu vzduchu v prostoru.
Proto jsme stávající HVAC systém doplnili o samostatnou rekuperační vzduchotechniku.
Nově instalovaná jednotka zajišťuje přívod venkovního vzduchu, odvod vzduchu z interiéru a zpětné získávání části tepelné energie z odváděného vzduchu.
Instalované technologie

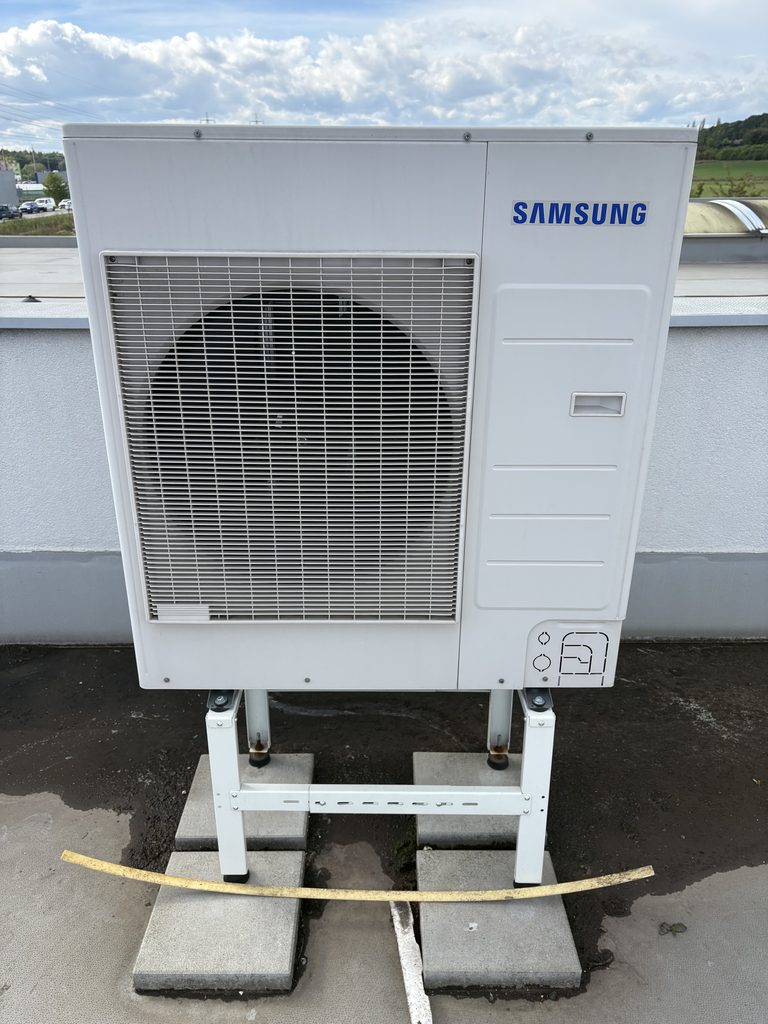

Stávající klimatizační systém
- Výrobce: Samsung
- Typ venkovní jednotky: AC100RXADKG
- Jmenovitý chladicí výkon: 10,0 kW
- Jmenovitý topný výkon: 11,2 kW
- Chladivo: R32
- Provedení: kanálová klimatizace s potrubní distribucí vzduchu
Nově instalovaný větrací systém
- Rekuperační jednotka: Broferpura RDC040SKBE
- Samostatný přívod a odvod vzduchu
- Kruhové vzduchotechnické potrubní rozvody
- Potrubní tvarovky a odbočky
- Distribuční vyústky
- Tepelně izolované potrubní úseky
- Venkovní potrubní zakončení
Montáž rekuperace a vzduchotechnických rozvodů
Rozsah realizovaných prací zahrnoval:
- zaměření prostoru a přípravu nových potrubních tras,
- dodávku a montáž rekuperační vzduchotechnické jednotky,
- instalaci potrubních rozvodů přívodního a odváděného vzduchu,
- montáž potrubních tvarovek, odboček a spojovacích prvků,
- osazení distribučních vyústek,
- provedení tepelných izolací vybraných potrubních úseků,
- zhotovení nových prostupů stavebními konstrukcemi,

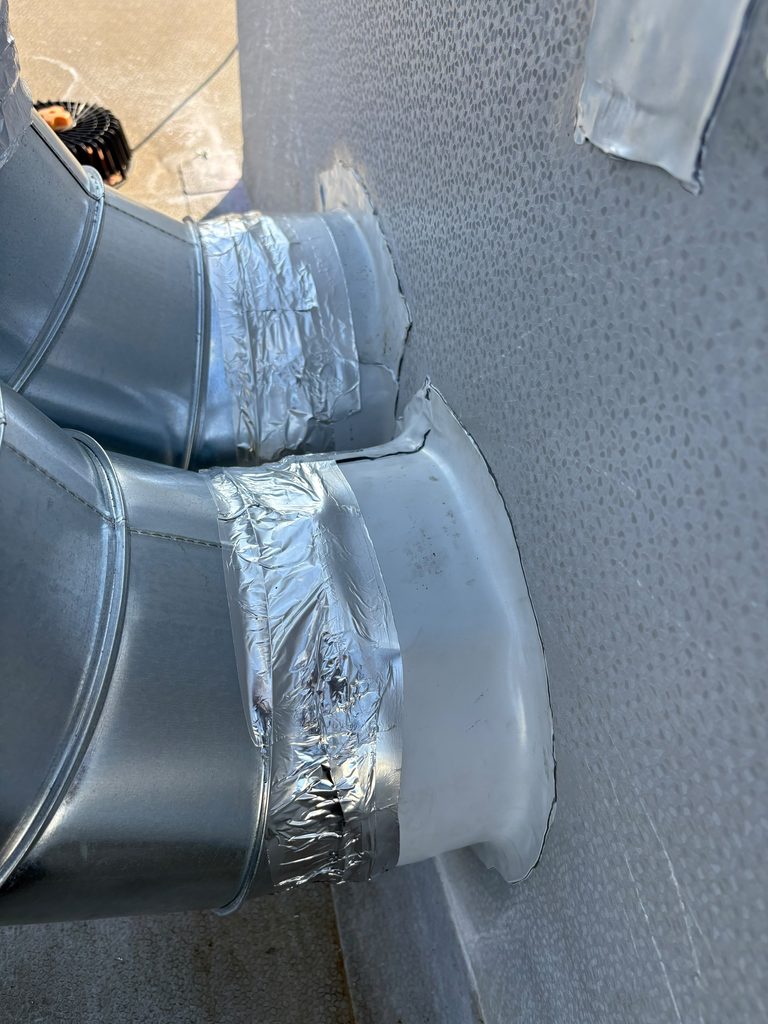

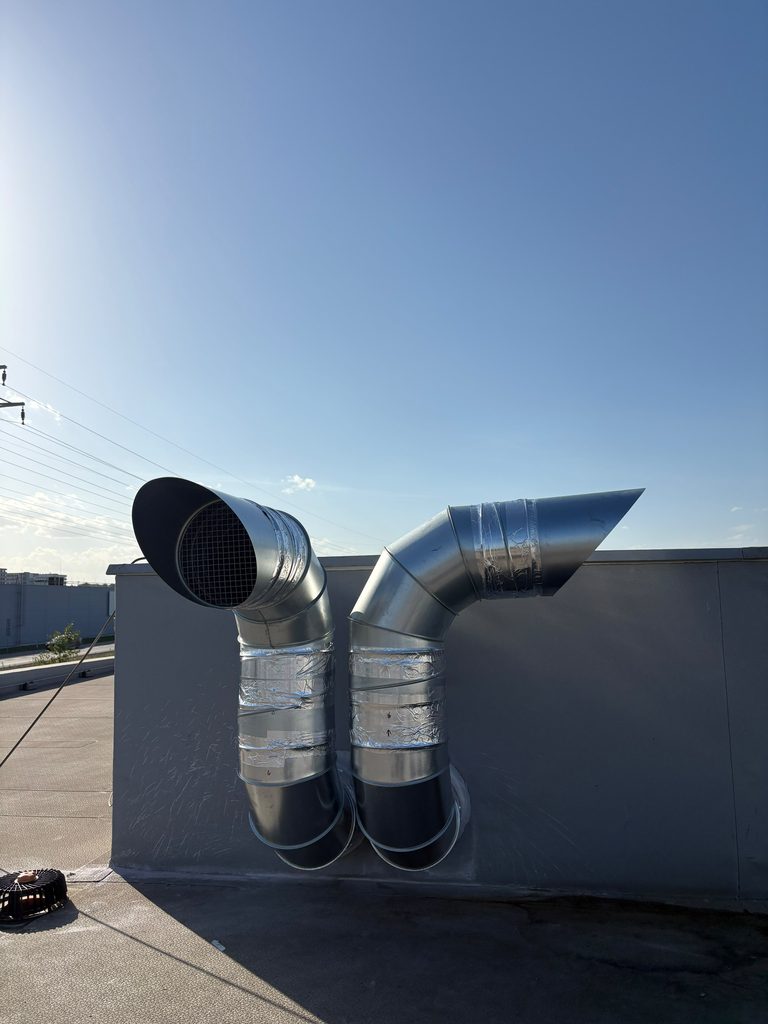

- instalaci venkovních potrubních zakončení,
- začlenění nové vzduchotechniky do stávajícího technického prostoru.

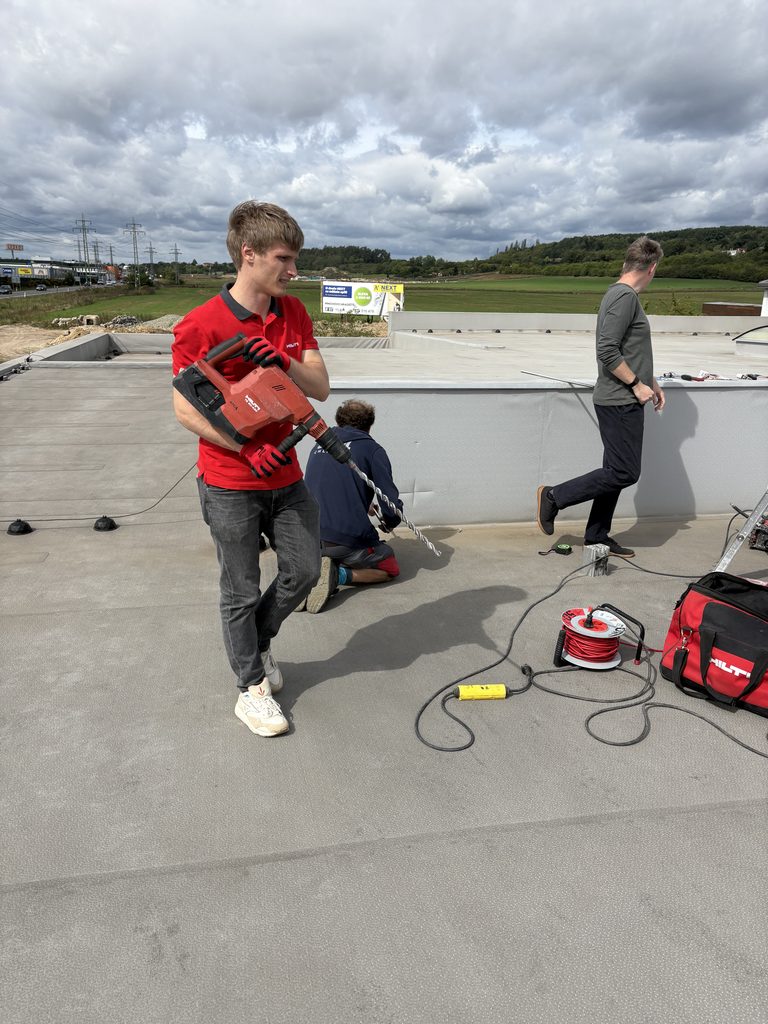

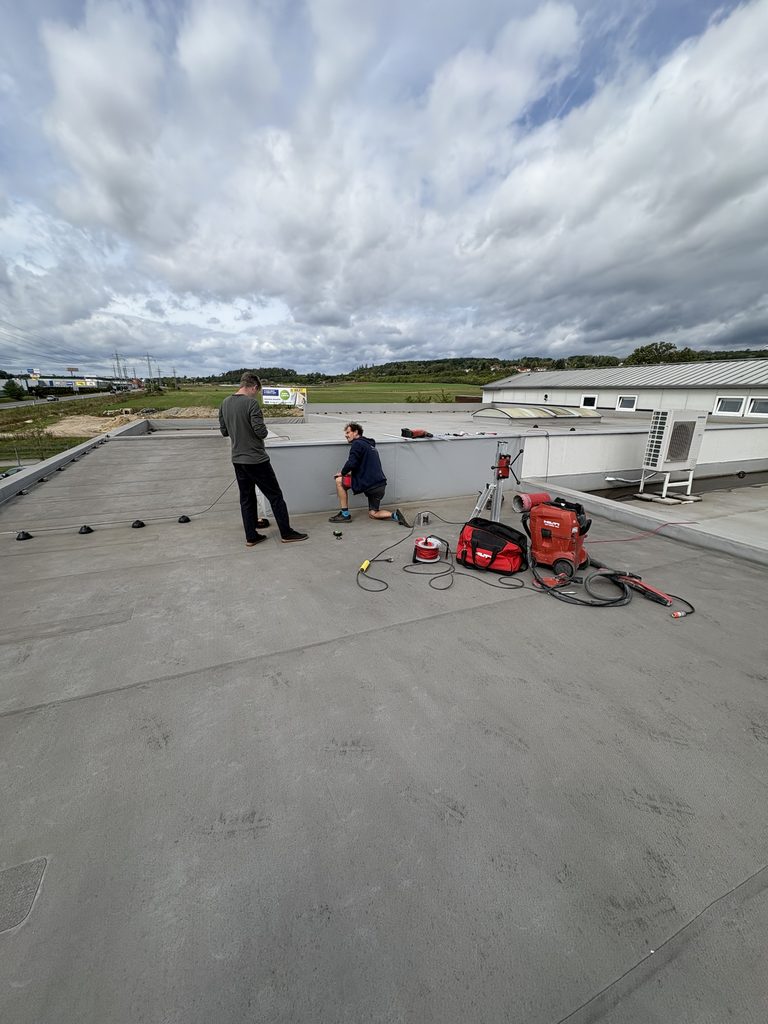

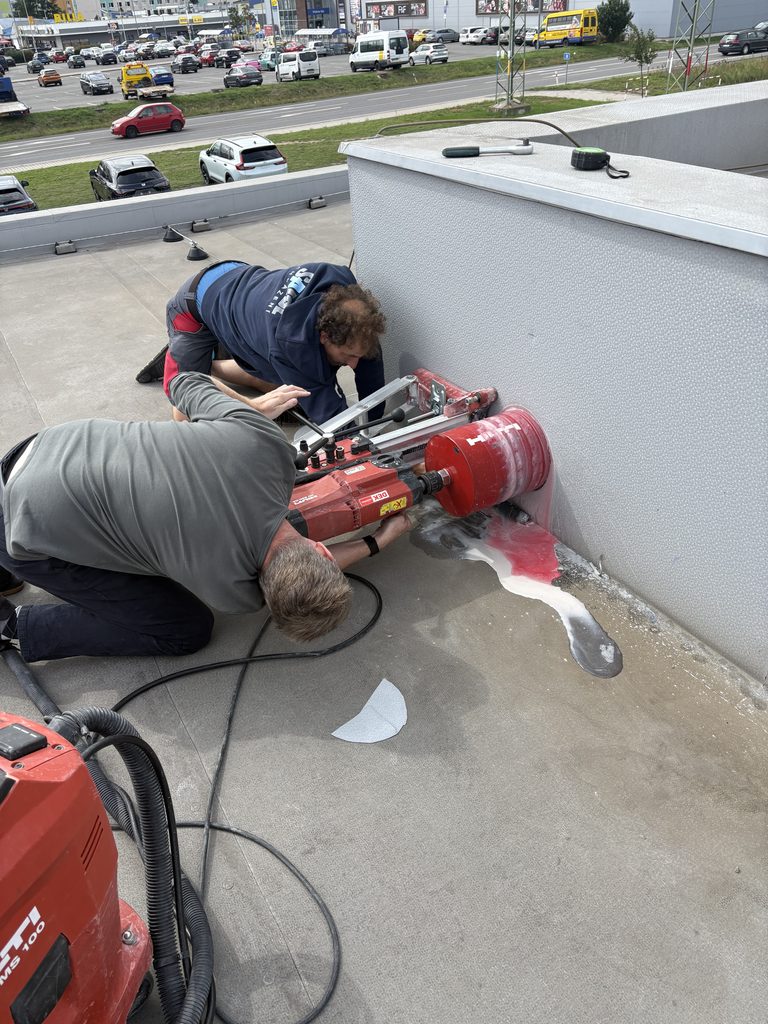

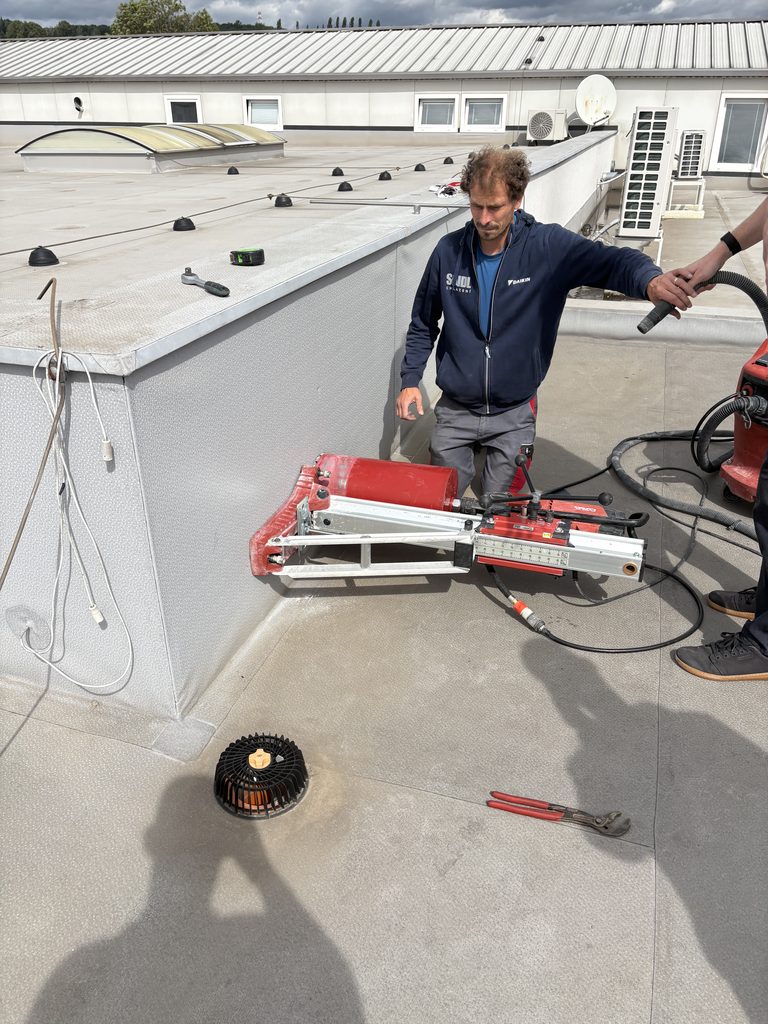

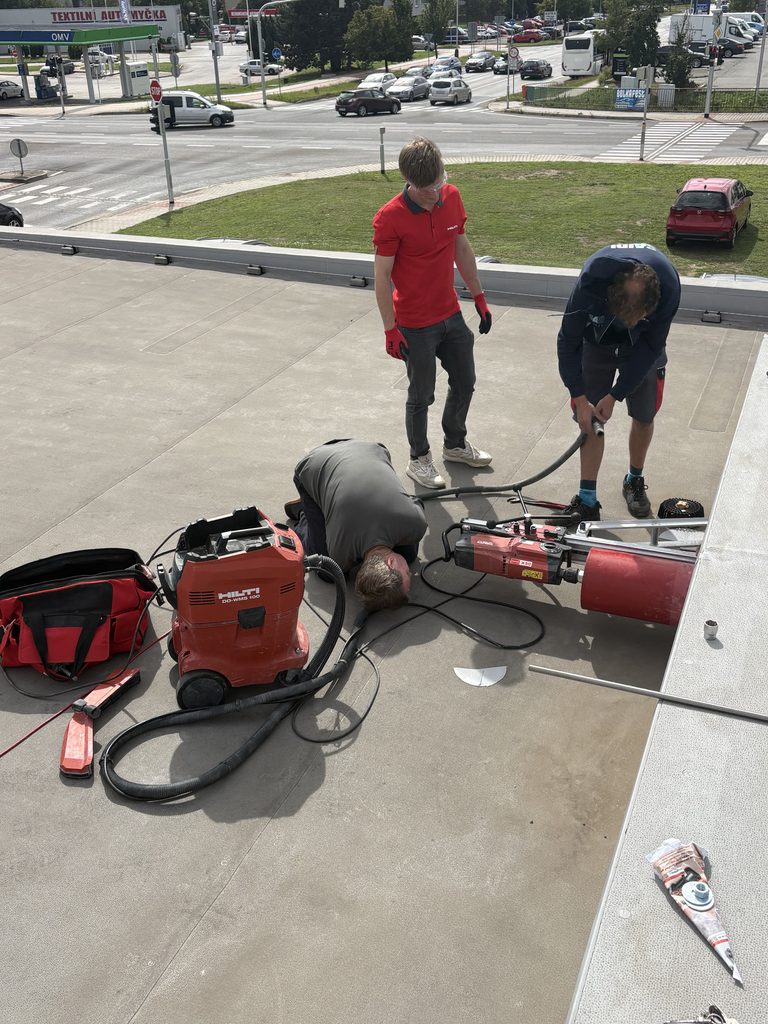

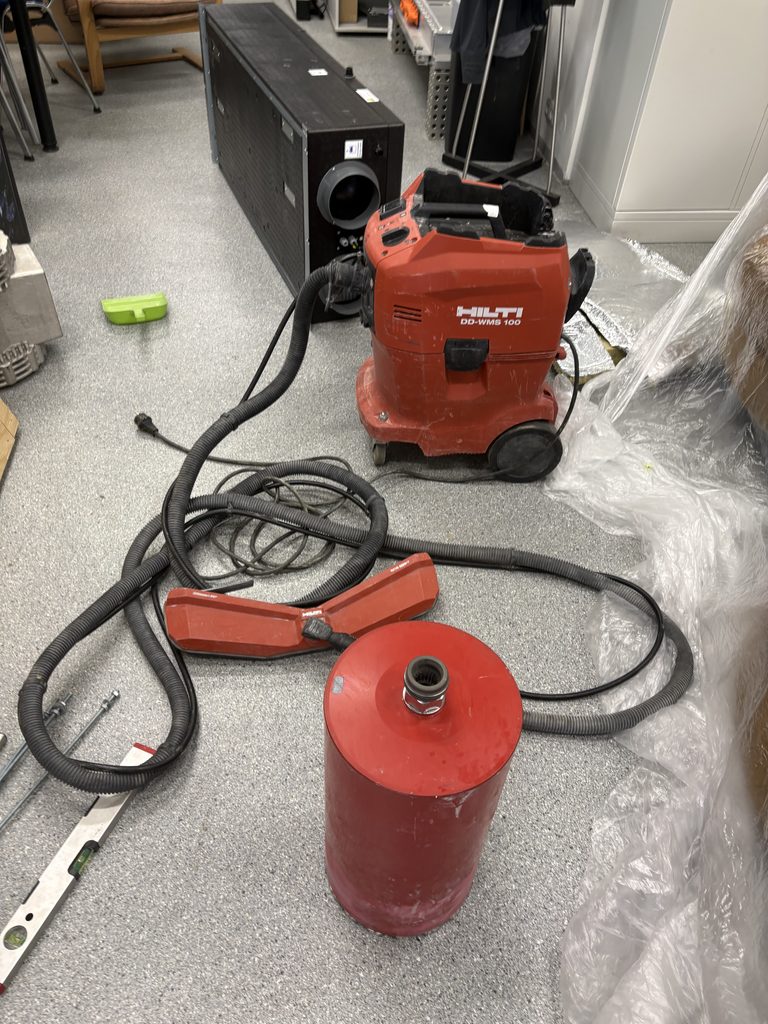

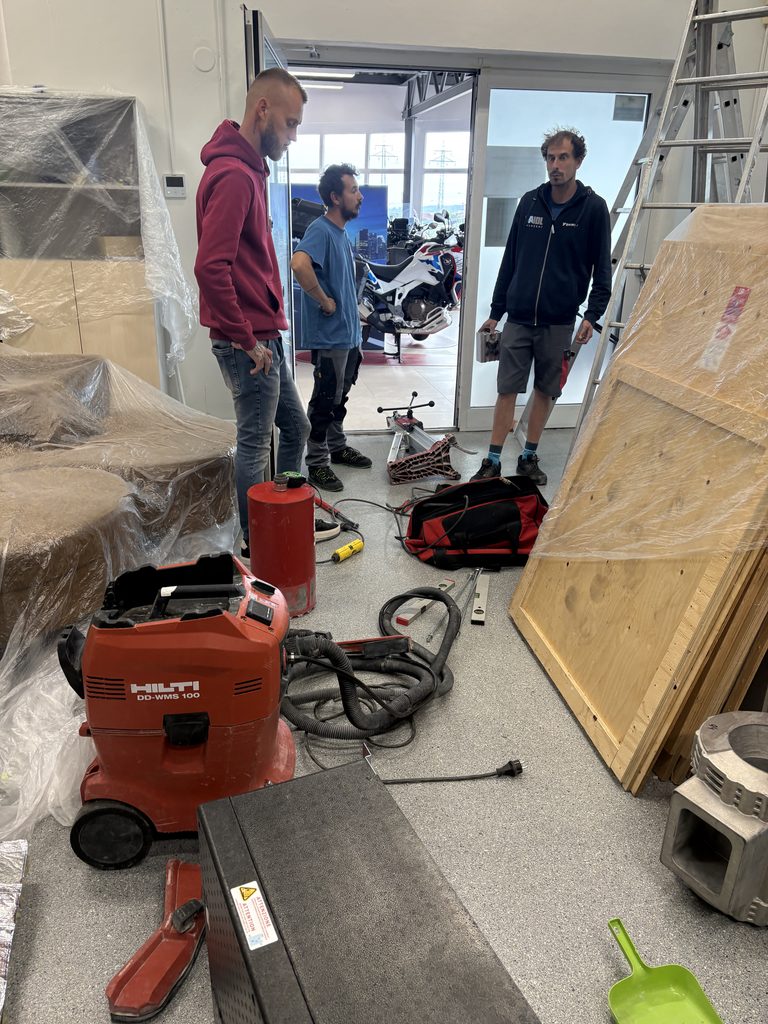

Součástí realizace byly také montážní práce na střeše objektu. Pro přípravu stavebních prostupů jsme využili vrtací techniku Hilti.
Napojení nové vzduchotechniky na stávající instalaci

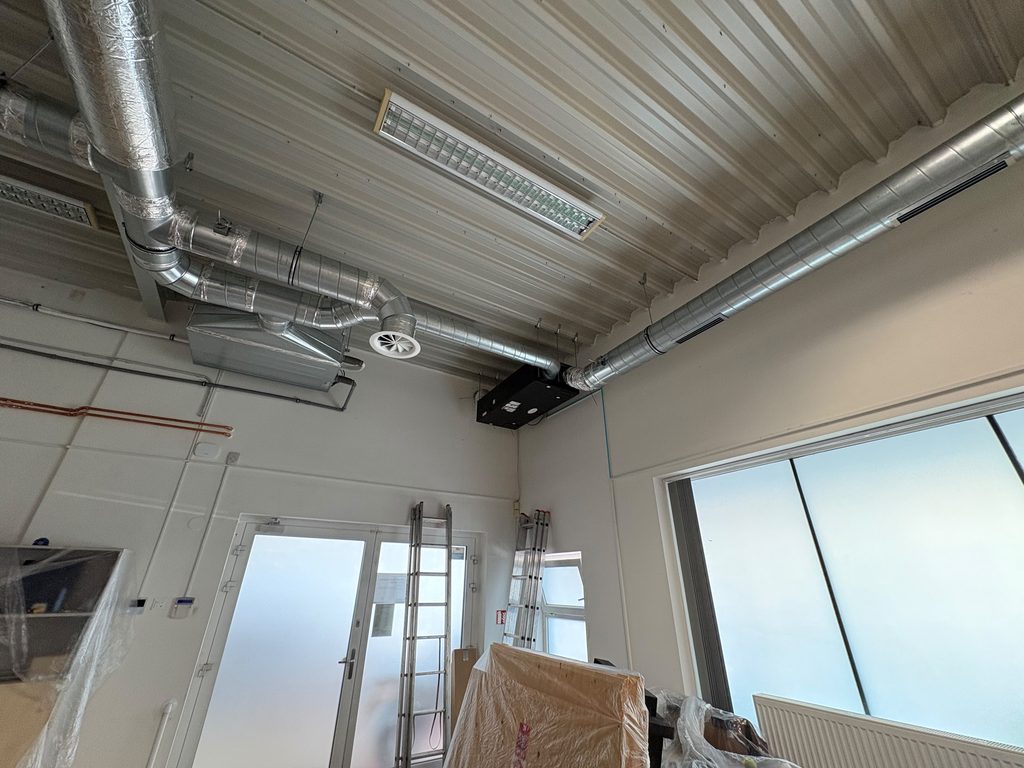

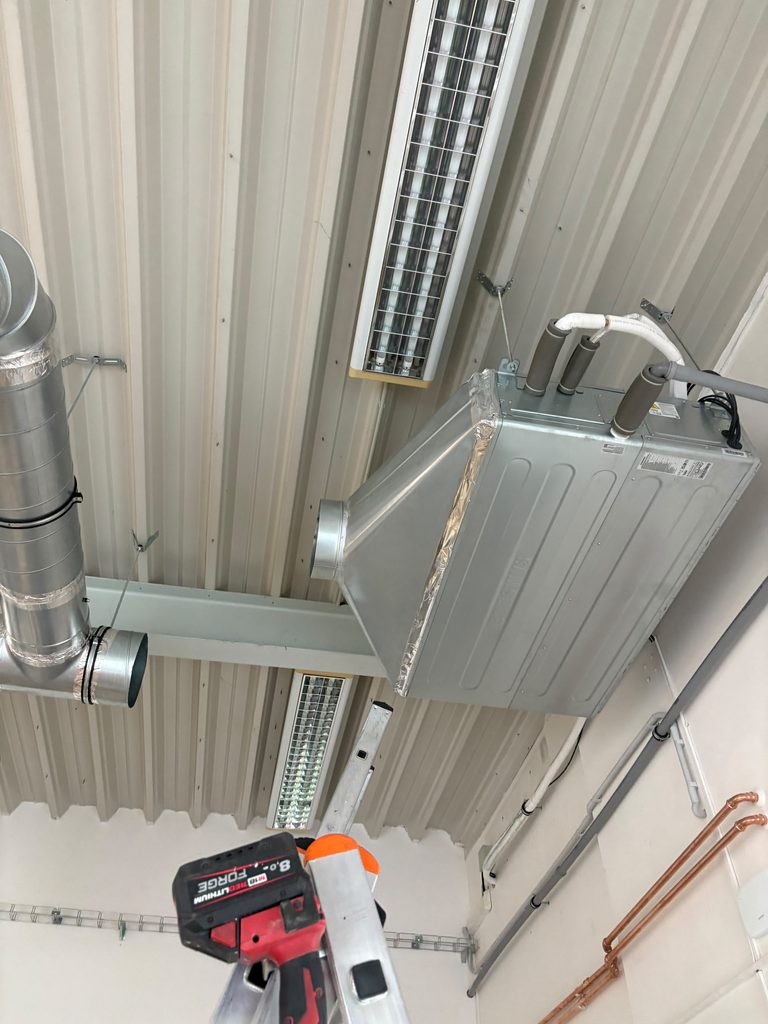

Jedním z důležitých aspektů realizace bylo začlenění nového větracího systému do prostoru, ve kterém již byla instalována kanálová klimatizace a další technické rozvody.
Nové potrubní trasy bylo nutné koordinovat se stávajícími technologiemi, konstrukcí objektu a dostupným montážním prostorem.

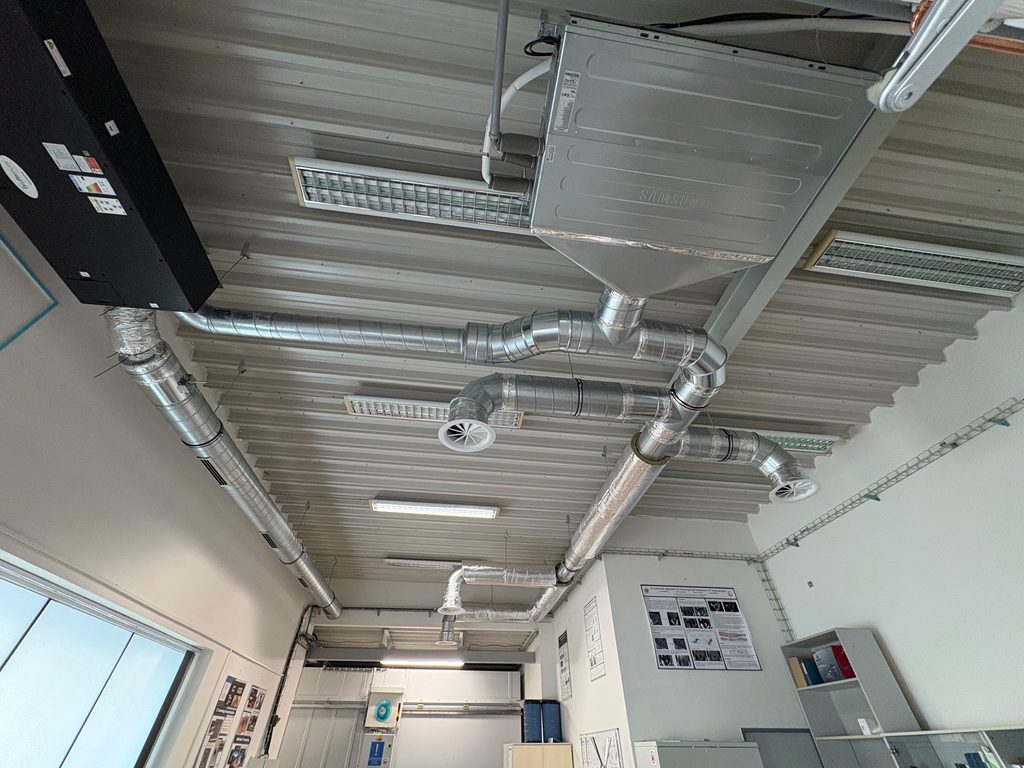

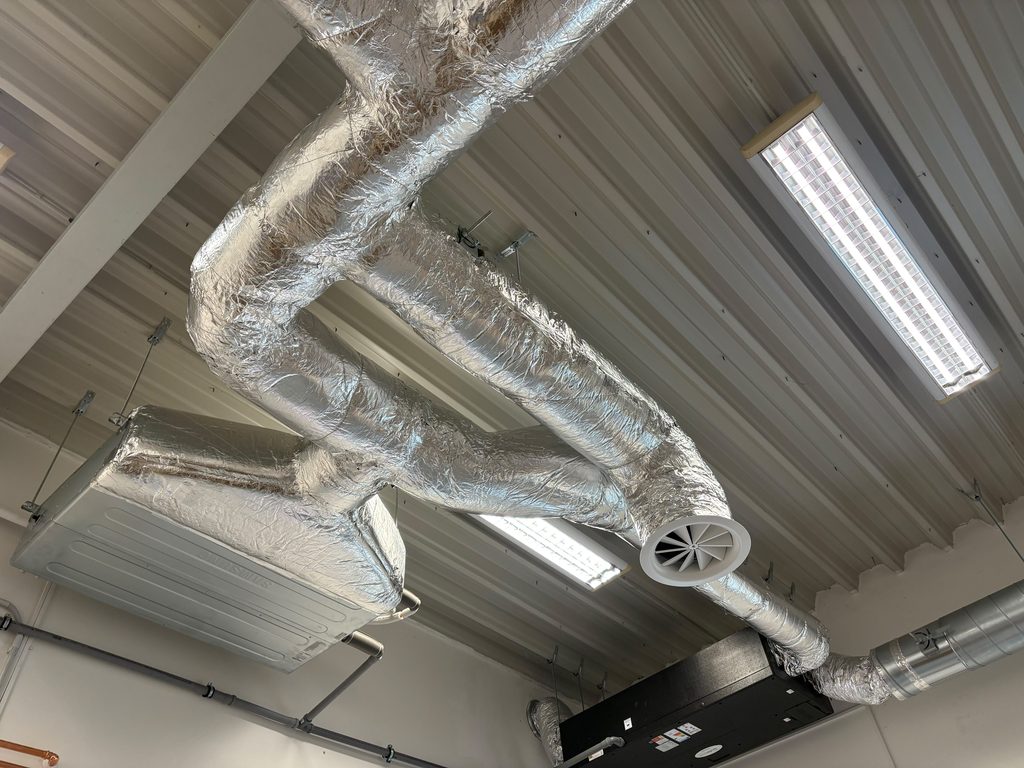

Použity byly kruhové potrubní rozvody s odbočkami a tvarovkami pro distribuci vzduchu do jednotlivých částí prostoru.

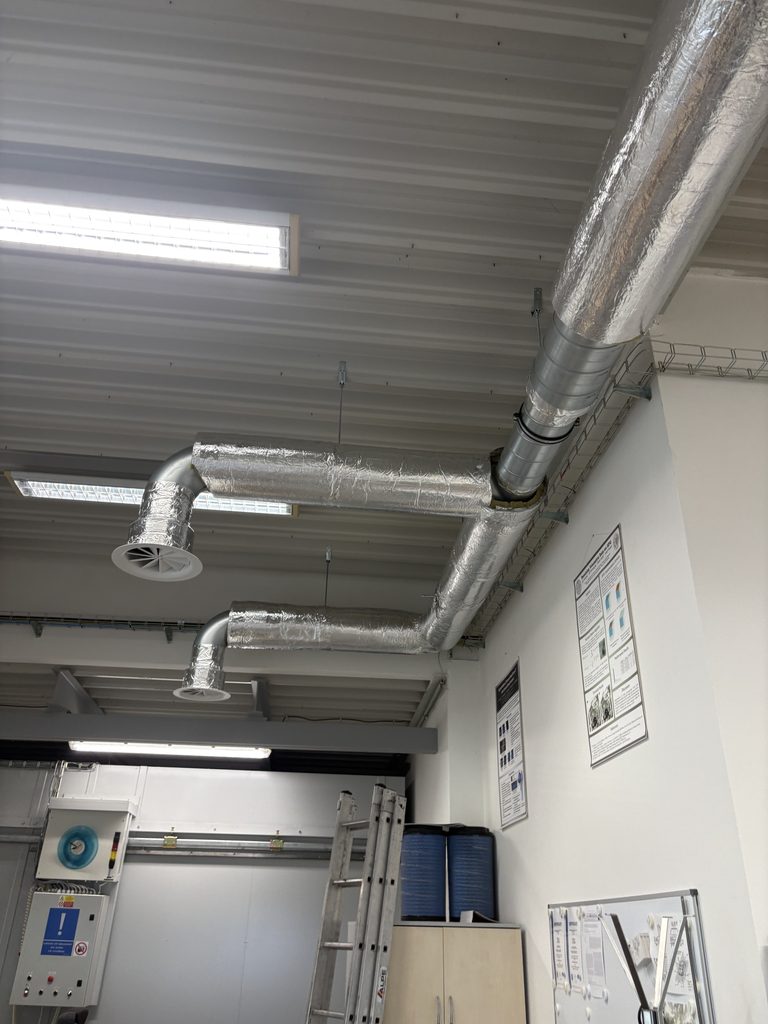

Vybrané úseky potrubí byly opatřeny tepelnou izolací, která omezuje nežádoucí přenos tepla mezi proudícím vzduchem a okolním prostředím a při odpovídajícím návrhu také riziko kondenzace.
Klimatizace a rekuperace – dvě samostatné funkce
Z technického hlediska je důležité rozlišovat chlazení a větrání.
Kanálová klimatizace Samsung slouží k úpravě teploty vnitřního vzduchu a jeho distribuci do prostoru.

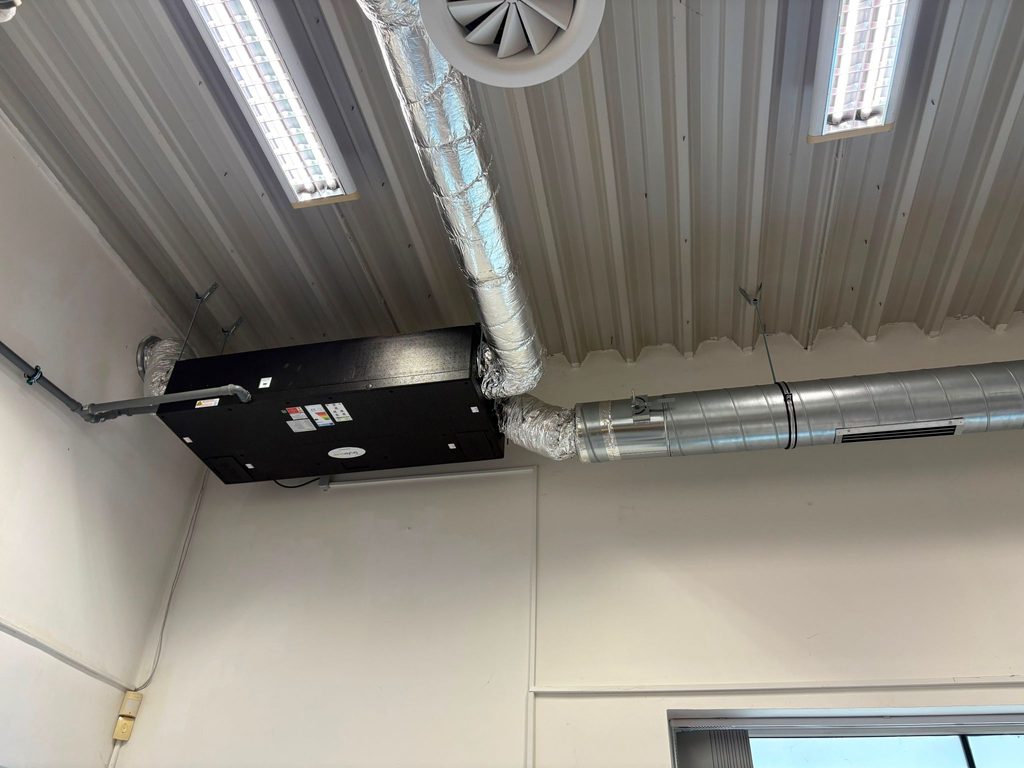

Rekuperační jednotka Broferpura zajišťuje řízenou výměnu vzduchu mezi interiérem a venkovním prostředím.
Při rekuperaci dochází k předávání části tepelné energie mezi odváděným a přiváděným vzduchem. Tím lze snížit energetickou náročnost větrání oproti systému bez zpětného získávání tepla.
Oddělení obou funkcí umožňuje zachovat stávající klimatizaci a doplnit ji o větrání podle potřeb provozu.
Výsledek realizace
V objektu Honda Mladá Boleslav jsme dokončili rozšíření stávajícího HVAC systému o samostatné řízené větrání s rekuperací.
Původní kanálová klimatizace Samsung zůstala zachována a nově ji doplňuje rekuperační jednotka Broferpura s vlastními potrubními rozvody.
Výsledkem je systém kombinující chlazení prostoru, řízený přívod venkovního vzduchu, odvod vnitřního vzduchu a zpětné získávání tepla.
Realizace ukazuje, že stávající HVAC technologie lze technicky rozšířit o další funkce bez nutnosti kompletní výměny již instalovaného zařízení.
Parametry realizace
Zákazník: Honda Mladá Boleslav
Místo realizace: Mladá Boleslav
Stávající technologie: kanálová klimatizace Samsung, chladicí výkon 10 kW
Nová technologie: rekuperační VZT jednotka Broferpura RDC040SKBE
Provedené práce: montáž rekuperace, instalace vzduchotechnických rozvodů, distribučních prvků, tepelných izolací, stavebních prostupů a venkovních potrubních zakončení
Oblast: vzduchotechnika / rekuperace / klimatizace / HVAC
Cíl realizace: doplnění stávající klimatizace o samostatné řízené větrání se zpětným získáváním tepla při zachování původní klimatizační technologie.
