Ve výrobních závodech, administrativních budovách i rozsáhlejších komerčních objektech se během let postupně mění technologie, probíhají rekonstrukce, přibývají nová zařízení a část původní dokumentace přestává odpovídat skutečnému stavu.
Výsledkem může být provoz, ve kterém jsou desítky až stovky zařízení různých výrobců, stáří a technického stavu – ale chybí jednotný přehled o tom, co je skutečně instalováno, kde se zařízení nachází, v jakém je stavu a jaký servis vyžaduje.
Právě od toho je pasportizace HVAC.
Co je pasportizace HVAC?
Pasportizace je systematické zmapování skutečného stavu technických zařízení přímo v objektu.
Nejde pouze o vytvoření seznamu klimatizací nebo vzduchotechnických jednotek.

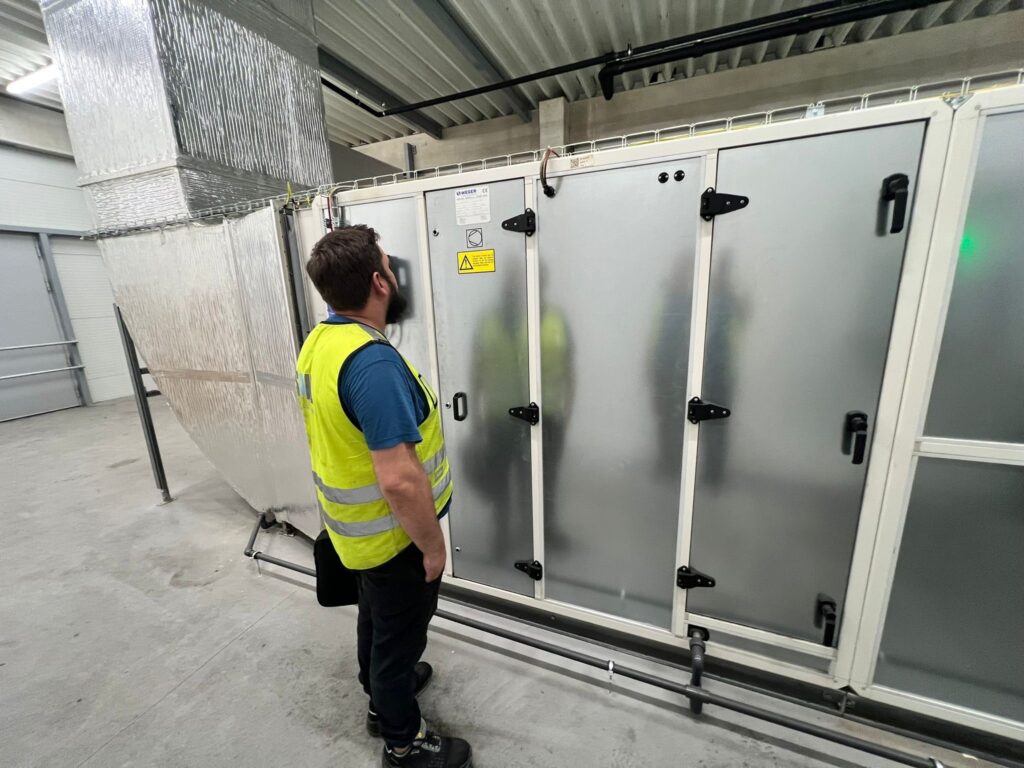

Technik jednotlivá zařízení fyzicky dohledává, identifikuje, kontroluje jejich výrobní údaje, umístění a základní technický stav. Získaná data se následně převádějí do jednotné evidence.
Pasportizace může zahrnovat zejména:

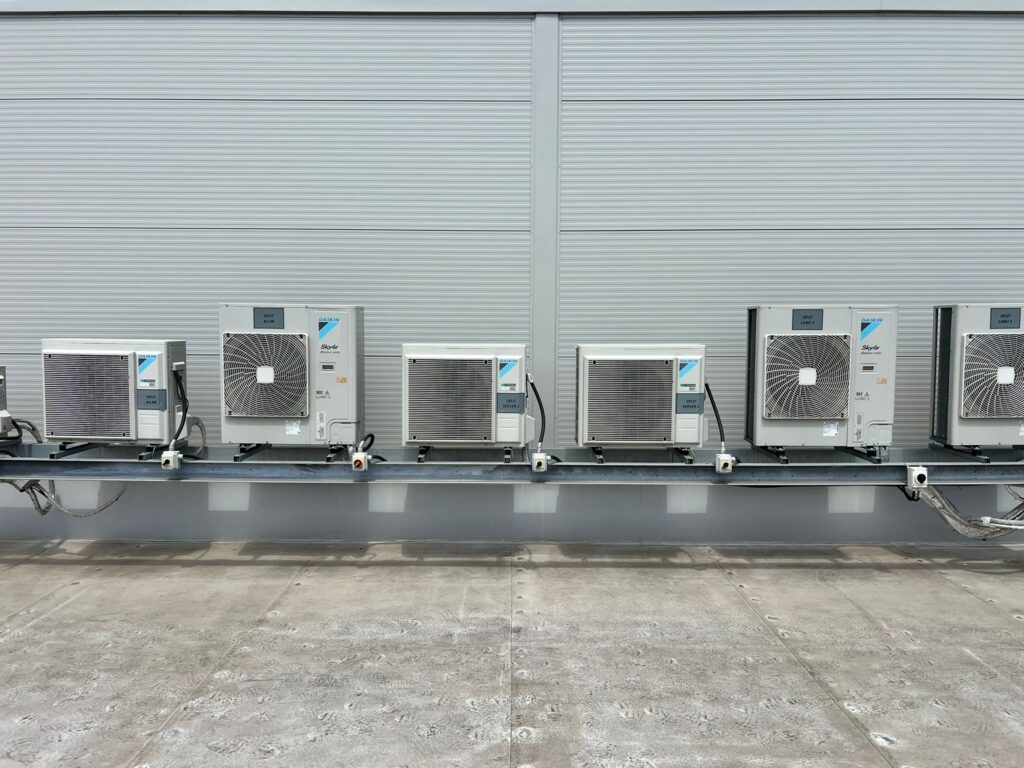

- klimatizace – Split, Multi-split, VRV a VRF,
- vzduchotechnické a rekuperační jednotky,
- ventilátory a související části VZT,
- chillery a systémy kapalinového chlazení,
- chlazení serveroven a technologických prostor,
- tepelná čerpadla,
- otopné a hydraulické okruhy,
- oběhová čerpadla a expanzní nádoby,
- systémy měření a regulace (MaR).
Díky tomu lze postupně vytvořit jeden technický přehled nad celým HVAC systémem objektu. Rozsah odpovídá i našemu standardu servisní správy, který zahrnuje klimatizaci, VZT, chladicí technologie, tepelnou techniku a regulaci.
Jak pasportizaci provádíme?
Základem je vždy skutečný stav technologie na místě.
Původní projektová dokumentace, servisní historie nebo seznam majetku jsou důležitým podkladem, ale nemusí odpovídat tomu, co se v objektu po několika letech provozu skutečně nachází.
Proto zařízení fyzicky kontrolujeme a podle typu technologie zaznamenáváme například:
- umístění a označení zařízení,
- výrobce a typ,
- výrobní a evidenční číslo,
- rok výroby nebo instalace, pokud je dohledatelný,
- výkon a základní technické parametry,
- typ a množství chladiva,
- stav filtrů a souvisejících komponent,
- technický stav zařízení,
- zjištěné závady,
- doporučené opravy nebo další kontroly,
- servisní prioritu,
- fotodokumentaci.
U chladicích zařízení je důležitou součástí také evidence chladiva a jeho náplně. Tyto informace mohou být následně využity při správě povinností souvisejících s F-plyny a plánování zákonných kontrol. Náš servisní standard proto počítá také s evidencí servisních zásahů, doplněného a odsátého chladiva a termínů zákonných kontrol.
Pasportizace není pouze evidence zařízení
Samotný seznam zařízení má omezenou hodnotu.
Důležité je propojit zařízení, jeho umístění, technický stav, servisní požadavky a další plánovaný postup.
Právě při fyzické kontrole se často ukáže rozdíl mezi dokumentací a skutečností.
V provozu mohou být zařízení bez označení, technologie doplněné při předchozích rekonstrukcích, neaktuální výrobní údaje, starší typy chladiv nebo zařízení, u kterých již začíná být problém s dostupností náhradních dílů.
Pasportizace proto vytváří skutečný výchozí stav, od kterého se může odvíjet další správa technologií.
Od pasportizace k servisnímu plánu
Největší význam má pasportizace ve chvíli, kdy se získaná data začnou používat.
Jednotlivá zařízení lze rozdělit podle typu, technického stavu a významu pro provoz. Jinou prioritu bude mít běžná klimatizace kanceláře a jinou chiller technologického chlazení, vzduchotechnika výrobní haly nebo klimatizace serverovny.
Na základě pasportu lze následně vytvořit:
- plán preventivní údržby,
- harmonogram zákonných kontrol,
- evidenci F-plynů,
- seznam zjištěných závad,
- priority oprav,
- servisní historii jednotlivých zařízení,
- seznam kritických technologií,
- plán postupných modernizací.
Pasport se tak může stát základem dlouhodobé servisní spolupráce, nikoliv dokumentem, který po dokončení skončí v archivu.
OPEX, CAPEX a životní cyklus zařízení
Technický stav HVAC technologií má přímý dopad také na plánování provozních a investičních nákladů.
Ne každé starší zařízení je nutné okamžitě vyměnit. Stejně tak není správné čekat s výměnou kritické technologie až na její definitivní poruchu.
Pokud máme přehled o stáří, technickém stavu, chladivu, servisní historii a dostupnosti náhradních dílů, lze technologie postupně rozdělit například na zařízení určená k běžnému provozu a údržbě, zařízení vyžadující opravu a technologie vhodné k plánované modernizaci.
To umožňuje přesunout část rozhodování z režimu „zařízení se porouchalo – musíme ho okamžitě řešit“ do řízeného plánování oprav a investic.
Právě hodnocení technického stavu, dostupnosti náhradních dílů, legislativních rizik a návrh investic na další období patří do životního cyklu technologií, se kterým v rámci servisní správy pracujeme.
Jeden přehled pro chlazení, VZT i vytápění
Výhodou komplexní pasportizace je možnost postupně sjednotit informace o technologiích, které bývají historicky vedené odděleně.
Klimatizace může být evidována jedním způsobem, vzduchotechnika jiným, chillery má na starosti údržba a informace o tepelných čerpadlech nebo hydraulických okruzích mohou být zase v jiné dokumentaci.
Cílem není vytvořit další tabulku.
Cílem je získat technický obraz objektu, podle kterého lze technologie skutečně spravovat.
Co zákazník získá?
Výsledkem dobře provedené pasportizace je především přehled.
Zákazník ví, jaké technologie provozuje, kde se nacházejí, v jakém jsou stavu, které vyžadují servis, které představují provozní nebo legislativní riziko a kde bude v budoucnu potřeba počítat s investicí.
Na tento základ lze následně navázat preventivní údržbu, poruchový servis, zákonné kontroly, reporting i dlouhodobé plánování životního cyklu zařízení. Přesně tento princip používáme také v našem standardu servisní spolupráce HVAC.
Než začnete plánovat servis, opravy a investice do HVAC, musíte nejdříve vědět, co skutečně provozujete.
